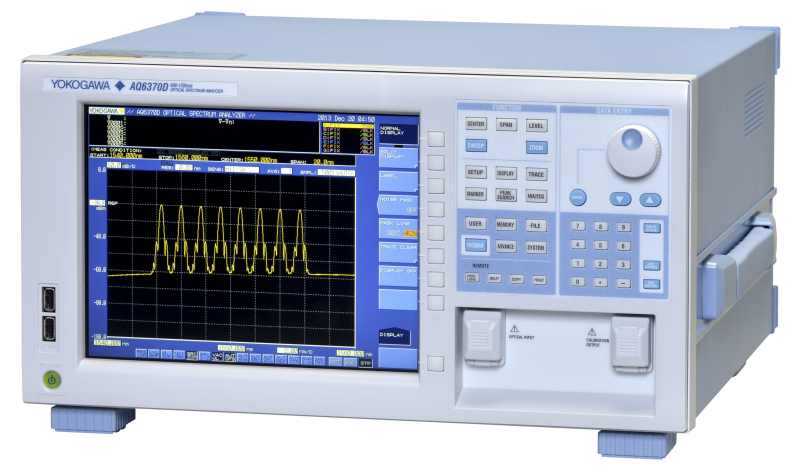

日本橫河 光譜分析儀 AQ6370D
世界一流的光學性能波長范圍：600~1700nm高波長精度：±0.01nm高波長分辨率：0.02nm大動態范圍：78dB(典型值)寬功率量程：+20~-90dBm快速測量：0.2秒(100nm跨度)適用于單模和多模光纖世界一流的光學性能波長范圍：600~1700nm高波長精度：±0.01nm高波長分辨率：0.02nm大動態范圍：78dB(典型值)寬功率量程：+20~-90dBm快速測量：0.2秒(
- 型號： AQ6370D
世界一流的光學性能
波長范圍：600~1700nm
高波長精度：±0.01nm
高波長分辨率：0.02nm
大動態范圍：78dB(典型值)
寬功率量程：+20~-90dBm
快速測量：0.2秒(100nm跨度)
適用于單模和多模光纖
世界一流的光學性能
波長范圍：600~1700nm
高波長精度：±0.01nm
高波長分辨率：0.02nm
大動態范圍：78dB(典型值)
寬功率量程：+20~-90dBm
快速測量：0.2秒(100nm跨度)
適用于單模和多模光纖
標準版和高性能版
AQ6370D共有2種機型，分別是標準版和高性能版。高性能版可以提供的波長精度更高、動態范圍更大。
高波長分辨率： 0.02nm
高波長精度：±0.01nm
高性能版：±0.01nm(C波段)
標準版：±0.02nm(C+L波段)
| 波長范圍 | 標準版(-10) | 高性能版(-20) |
| 1520~1580nm 1580~1620nm 1450~1520nm 全范圍 | ±0.02 nm ±0.02nm ±0.04nm ±0.1nm | ±0.01nm ±0.02nm ±0.04nm ±0.1nm |
| 波長范圍 | 標準版(-10) | 高性能版(-20) |
| 1520~1580nm 1580~1620nm 1450~1520nm 全范圍 | ±0.02 nm ±0.02nm ±0.04nm ±0.1nm | ±0.01nm ±0.02nm ±0.04nm ±0.1nm |
動態范圍實例
峰值±1.0nm、分辨率設置0.05nm、
開啟大動態測量模式、高性能版
峰值±1.0nm、分辨率設置0.05nm、
開啟大動態測量模式、高性能版
更陡峭的濾波邊緣
高性能版AQ6370C也可以實現更大的動態范圍，在峰值波長的0.2nm之內。通過單色鏡更陡峭的光譜特性，可有效分離極為相近的光譜信號，并進行精確測量。
| 標準版 (-10) | 高性能版 (-20) | |
| 峰值±0.2nm 峰值±0.1nm | 55 dB 37 dB | 58 dB (典型值60dB) 45 dB(典型值50dB) |
| *分辨率設置：0.02nm | ||
光譜陡峭實例
雜散光抑制率：80dB(典型值)
此新規格提供了雜散光抑制功能，從而不需要掃描速度較慢的大動態測量模式。AQ6370C擁有高雜散光抑制率，可以大幅縮短測量時間。
| 標準版 (AQ6370D-10) | 高性能版 (AQ6370D-20) |
| 73dB | 76dB (Typ. 80dB) |
| *分辨率設置：0.1nm | |
雜散光抑制率實例
關閉大動態模式、分辨率設置0.1nm、高性能版
寬功率量程：+20dBm~-90dBm
AQ6370D可以測量高功率光源，如光放大器、拉曼放大器的泵浦激光源和微弱光信號。按照測試應用和測量速度的要求，可以從7種類別中選擇測量靈敏度。
改進的功率靈敏度：-85dBm(1000~1300nm)
平滑功能 - 降低被測光譜的噪聲
大動態測量模式 - 輸入強光信號后，易產生雜散光，通過減少雜散光的影響，可獲得更大的動態范圍。
自由空間輸入
一臺OSA可同時處理多模和單模光纖
處理多模光纖時，AQ6370D的低插入損耗有助于保持出色的測量效率。
輸入連接器的插入損耗變化小
提高了測量重復性。
非物理連接
不會損壞連接的光纖。
APC功率補償
使用APC功率補償功能可以調整由APC連接器的插入損耗所引起的功率偏差。
出色的效率
快速測量：0.2秒/100nm
通過先進的單色鏡、更快的電路和降噪技術，AQ6370C可以在0.2秒內完成100nm波長跨度的測量，無論是來自DFB-LD或DWDM的陡譜信號測量，還是寬帶光源的低功率信號測量。
快速遠程接口(以太網、GP-IB)
寬跨度、高分辨率掃描
在保持高波長分辨率的同時，單次掃描的測量范圍可達50,001個數據采樣點。這比傳統系統的測量更簡單、更有效率。
操作簡單
曲線放大功能
通過點擊和拖動鼠標可以改變顯示條件，如中心波長和跨度。
可以立即放大感興趣的區域并隨意移動。
鼠標&鍵盤操作
前面板操作直觀，便于用戶使用。
鼠標使操作更簡單。
用鍵盤可以輸入標簽和文件名。
簡單的數據處理
USB存儲USB接口支持大容量移動存儲和硬盤存儲。
512MB內存
可保存20,000多個波形數據
多曲線一次保存功能
可以將7條曲線即刻保存到一個文件中。
數據記錄功能
可以記錄WDM分析(OSNR：光信噪比)、分布反饋激光二極管(DFB-LD)分析以及每通道多達10,000個點的多峰值測量(帶時間標記)的結果。記錄數據可以用表格和圖形顯示。非常適用于系統和器件的長期穩定性測試和溫度循環性測試。并且，還可以將每次測量的光譜保存起來，以備回顧和故障排查之用。
Example of the data logging display
高級標記功能
通過添加標記，可以得到功率密度和指定光譜的積分功率。通過這項新增功能，無論信號是否被調制過，都可以簡單地從信號光譜中得到OSNR值。.
Example of the advanced marker
門控采樣功能
此功能方便了光傳輸系統的再循環回路測試。通過外部門控信號，AQ6370D可以得到正通過某特定環路的信號的光譜。相比傳統的外部觸發或掃描功能，它的優勢體現在具備更快的速度上。
分辨率校準功能
用外部光源校準噪聲等效帶寬。通過這項新功能，寬譜光源的功率密度測量將變得更精確。
多種分析功能
7 條獨立曲線
同時顯示多條曲線
曲線間運算(兩條曲線相減)
Max/Min保持
13項數據分析功能
具有代表性的光譜分析功能有：
譜寬分析
WDM(OSNR)分析
WDM-NF(EDFA)分析
DFB-LD分析
FP-LD分析
LED分析
SMSR分析
各種濾波器分析
通過宏編程功能，可以自動組合并執行多個分析功能。
構建自動測試系統
宏編程功能
可構建簡單的自動測試系統，無需外部控制器。
通過記錄用戶實際擊鍵和參數選擇，可輕松創建測試程序。
快速遠程接口
GP-IB、RS-232和以太網(10/100Base-T)接口
通過高速測量、命令處理和數據傳輸速度，可提高測試系統的測試吞吐量。
與SCPI兼容AQ6317仿真模式
可使用LabVIEW?驅動程序
易于確保精度
環境條件變化、振東和沖擊對光譜分析儀等光學精密產品的影響將波及光器件，最終導致光學性能降低。通過標配功能，AQ6370D只要花幾分鐘就可以獲得更高的光學性能，便于快速開始測量。
內置波長參考源
AQ6370D標配波長參考源，可用于波長校準和光軸對準調節。
波長校準功能
通過內置波長參考源或外部光源可以自動執行校準，確保波長精度。
光軸對準調節功能
通過內置光源可以自動對準單色鏡的光路，以確保儀器的高性能。
