簡介

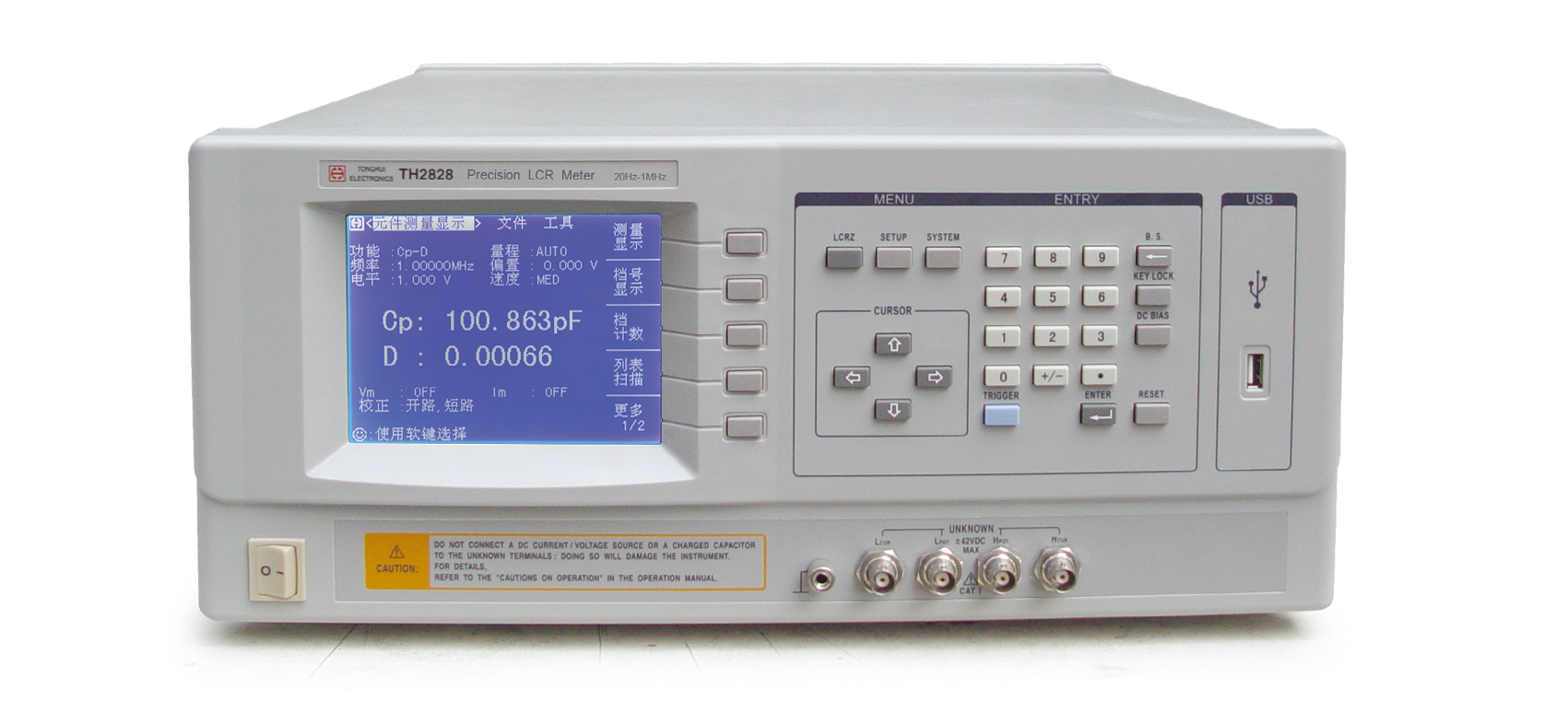

TH2828/TH2828A/TH2828S是采用當前國際先進的自動平衡電橋原理研制成功的阻抗測試儀器。其0.05%/0.1%的基本精度、20Hz-1MHz的頻率范圍及高達100MΩ的阻抗測試范圍可以滿足元件與材料的測試要求，特別有利于低D電容器和高Q值電感器的測量。其支持20V交流測試信號和40A直流偏置的高功率測試條件及列表掃描功能將有利于用戶擴展元件評價的能力。四段對的端口配置方式可有效消除測試線電磁耦合的影響，將低阻抗測試能力的下線比常規五端配置的儀器向下擴展了十倍。

TH2828/TH2828A/TH2828S是電子元件設計、檢驗、質量控制和生產測試的強有力工具。它的優良性能和功能為電路的設計和開發以及材料（電子材料和非電子材料）的研究和開發提供了強有力的工具。

TH2828/TH2828A/TH2828S以其卓越的性能可以實現商業標準和軍用標準如IEC和MIL標準的各種測試。

應用

■ 無源元件

  電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組件和網絡元件等的阻抗參數評估和性能分析。

■ 半導體元件

  LED驅動集成電路寄生參數測試分析；變容二極管的C-VDC特性；晶體管或集成電路的寄生參數分析

■ 其它元件

  印制電路板、繼電器、開關、電纜、電池等的阻抗評估

■ 介質材料

  塑料、陶瓷和其它材料的介電常數和損耗角評估

■ 磁性材料

  鐵氧體、非晶體和其它磁性材料的導磁率和損耗角評估

■ 半導體材料

  半導體材料的介電常數、導電率和C-V特性液晶材料：

■ 液晶單元

  介電常數、彈性常數等C-V特性
